BIM技能等级考试真题。考试要求：

1、考试方式：计算机操作，闭卷;

2、考试时问为180分钟;

3、新建文件夹(以准考证号+姓名命名)，用于存放本次考试中生成的全部文件。

试题部分：

四、运用第三题的建筑模型，参照下图创建房间机电模型，结果以“机电模型+考生姓名.xxx”为文件名保存在考生文件夹中。

具体要求：

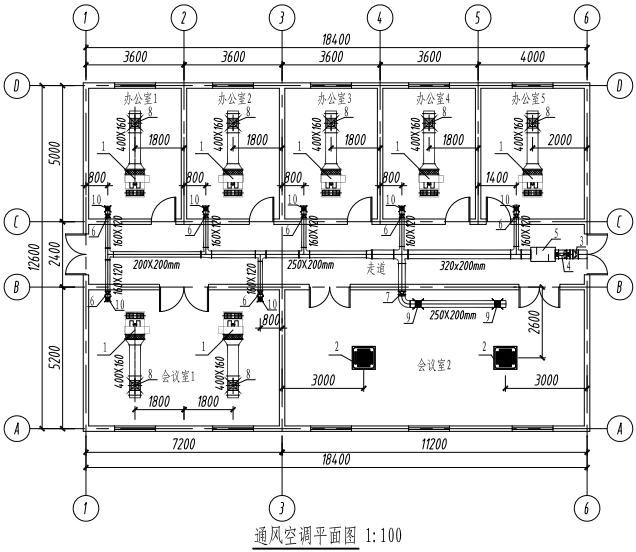

1、按照给出的通风空调平面图建立相应的模型，风管中心对齐，空调风管中心标高为3. 70m，新风管中心标高为3.80m。

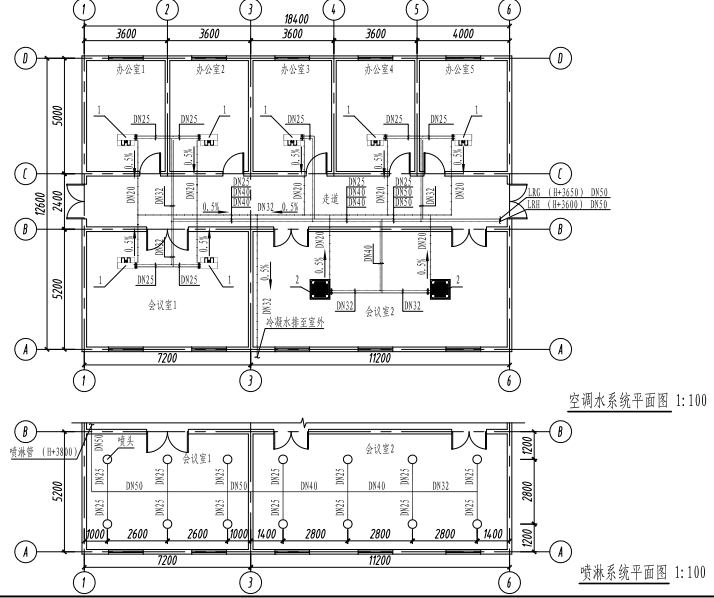

2、按照给出的空调水系统平面图建立相应的空调水系统模型，LRG代表空调冷热水供水管，LRH代表空调冷热水回水管，冷凝水管坡度不小于0.5%(图中坡度为示意)，需在模型中体现。

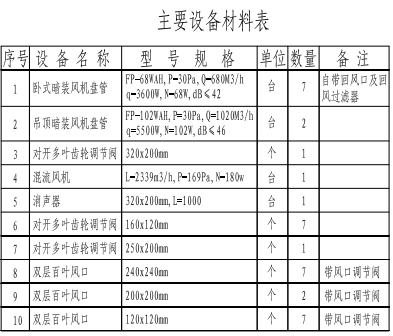

3、参照平面图添加正确的阀件。

4、根据会议室喷淋系统平面图创建喷淋系统模型，其中喷淋喷头为下喷头。

4、图中房间吊顶高度为3. 3m(无需建吊顶模型)，风口、喷头高度为3.3m，其余风管、水管、设备均在吊顶内，且保证风管、水管、设备间无碰撞。

5、定义风管系统和管道系统颜色：送风一青色、新风一红色、冷热水供水一紫色，冷热水回水一绿色，冷凝水一蓝色，喷淋一橙色。6、创建管道及风管明细表，包括系统类型、尺寸、长度、合计四项指标，并在明细表中计算管道及风管的总长度。未指明方面由考生自定(40分)
